專業探漏團隊檢測定位和漏損控制平臺系統在線監測
項目名稱：彭州市農村水廠給水管網探漏項目
項目地址：通濟鎮
項目時間： 2025年6月
一、階段：核實地下管道走向核實和漏水點位探測
1.概況：按照日常檢測機制規程，技術人員利用先進地下管網漏水探測設備，對彭州市通濟鎮管網進行一次全面檢測。檢測后發現漏點，水廠維修班組將及時對漏損管網進行修復。
2.1工作范圍
本次漏水檢測工作范圍為通濟鎮用戶水表前端的輸供水管線。
2.2工作內容
2.2.1用水狀況及管網運行評價： 區域水壓分析、區域環境調查（管徑、材質、表、井等）、用戶調查（主要用水單位）；
2.2.2漏水詳查：查明供水管線漏水點位置，并進行漏水點精確定位；
2.2.3協助甲方找出影響產銷差因素，提出降低產銷差率的合理化建議及治理措施。
2.2.4為進一步以“控制產銷差”為目標的合作方式收集真實的資料。
3.技術質量要求
3.1滿足《城鎮供水管道漏水探測技術規程》。
3.2漏水點確認準確率≥90%，定位精度≤±2.0m。
4.工程組織
4.1人員組成
本工程擬投入人員10名。
其中：項目經理1名；探測臺組長2名；技術人員7名。

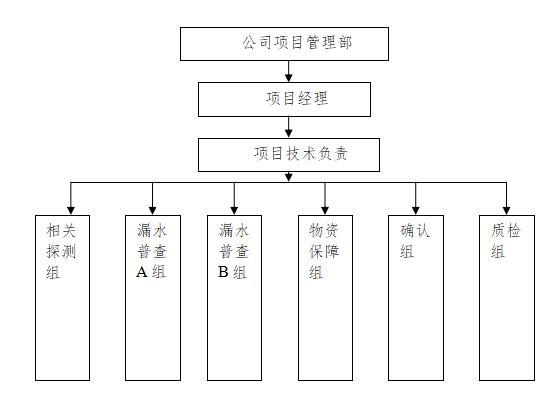

4.2組織形式
4.3大口徑管道漏水探測
對于＞DN50的管道，因管道口徑大，埋深深，閥栓密度小，閥門之間的距離相對較長；漏水聲波衰減快，傳播距離短，相對數字漏水探測技術，有一定的局限。針對此類管道，為確保漏水探測工程質量，應用以下方法加以彌補。
具體為：
加強管道周圍環境調查，及時發現地表返水、下水異常等。
進行管道密間隔、雙“S”聽音儀器撿漏。
運用水中傳感器，對異常點進行相關探測工作。
對部分異常路段，進行密間隔鉆孔聽音探測工作
5.擬投入本工程的主要儀器設備
儀器名稱 | 型號 | 產地 | 數量 |
雙探頭數字相關儀 | Enigma | 英國 | 1套 |
尋管儀 | 雷迪 | 成都 | 1臺 |
地下管線探測儀 | RD-8000 | 美國 | 1臺 |
電子聽漏儀 | 1.5 m（2.0 m） | 成都 | 4臺 |
便攜計算機 | DELL700 | 美國 | 1臺 |
100米接線盤 | 成都 | 1臺 | |
電鉆 | 日本220V | 日本 | 2臺 |
其它輔助設備 |
6.工程進度計劃
在漏水探測行業中，我公司無論從地域優勢、設備、人員、以及技術上都占有明顯的優勢，已成功地為成都市無數企業供水單位進行了地下供水管網漏水探測工程。因此，有能力保質、按期完成任務。

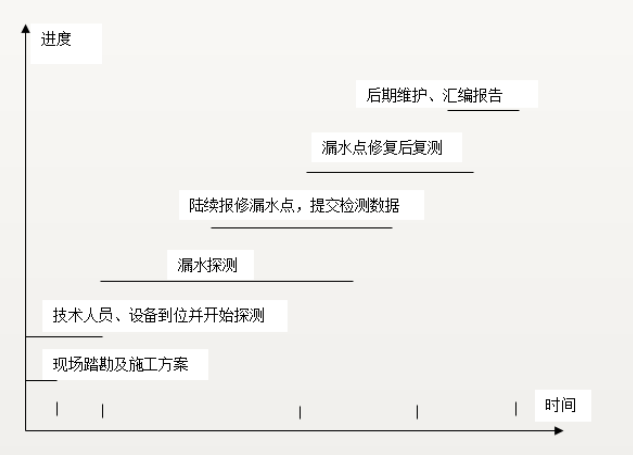

第一期工期安排：雙方約定。可視進度情況進行調整，具體工作進度計劃如下：
7.工作方法與技術要求
7.1管網資料收集、調查
通濟鎮區內供水管網圖、管網壓力資料、供水、用水?dāng)?shù)據等。
7.2管網壓力測量及分析
目的：通過對管網上的壓力分析，了解壓力的空間和時間的數據和變化規律，發現管網壓力異常，確定漏水發生的重點區域。同時，為漏水探測方法的合理采用及探測數據的解釋提供依據。
具體途徑：可根據管網的壓力衰減區域重點檢查。
區域壓力測量：平均200m要求有一個探測點，異常區加密探測點，探測點要求均勻分布，盡可能選擇大口徑管道。壓力測量一般在消火栓或其他接水點上進行，可盡量利用水司已有的壓力點。
壓力測量時間為凌晨2：00-4：00，每點測量5分鐘，每分鐘1個壓力測量記錄，測量記錄包括：測量時間、人員、地點、壓力值等。壓力值進行日變和高度改正。
區域壓力數據分析：根據測得的數據，發現壓力異常區域并進一步的縮小異常范圍，為漏水探測工作提供工作依據，提高工作效率和準確度
7.3閥栓聽音探測
目的：發現閥栓漏水、閥栓異常。
方法：采用機械聽音棒對消火栓、閥門、水表、以及管道出露點，進行聽音探測。
探測時間：09：00-18：00與22：00-次日5：00。
探測密度：密度要求見下表，表中距離為有條件下的最大允許距離。
材 質 | ≦100mm | 100mm-150mm | 200mm-250mm | ≧300mm |
金屬管道 | 100m | 80m | 60m | 50m |
非金屬管道 | 60m | 50m | 40m | 30m |
探測率：2×100%。
異常編號：閥栓異常用F001表示，F代表閥栓異常，數字為閥栓異常編號。閥栓異常編號應在實地和圖上標注清楚。
探測記錄：異常編號、異常強度（分高、中、低3級）、管徑、埋深，以及異常引起的范圍等。
7.4路面聽音探測
目的：發現漏水地面異常，定性分析漏水發生的可能性及漏水點位置。
儀器：漏水探測儀CDHB-01全功能型探漏儀。
1對工作區內的所有用戶總表前的供水管線進行100%聽音，傳感器探測距離小于1750px，采用S形聽音方法，傳感器偏離管道中心距離小于1250px。
2非金屬管道、DN300mm以上管道的管段，換人進行二次路面聽音。
3路面聽音時間為晚上22：00-凌晨5：00。
4每天路面聽音后的管段用不同顏色的熒光筆標識，異常地段用紅色標注。
5對路面異常進行編號，用G101表示。G代表路面異常，數字第一位為組號，第二、三位為異常編號。路面異常在實地應標注清楚，圖上應標明異常編號、范圍和最高強度。
6路面異常要有記錄，記錄內容包括：異常編號、范圍、強度、管道情況、現場情況和異常判斷等。
7.5漏水相關探測
目的：發現聲波異常，分析是否為漏水引起，若為漏水異常,精確定位漏水位置并記錄漏點相關數據。
工作時間：晚間22：00-次日5：00?？筛鶕?jù)具體情況調整。
探頭設置：探測應用時間段，一般為單一時間段，可調整為雙時間段；用水或其他干擾較大時，應用為三時間段。多段采集時，時間間隔一般為2分鐘。
探頭布放：嚴格按布設圖進行放置，不能按計劃放置時，注明原因，更改布設圖。
回收下載：回收探頭時，復查探頭編號，做到與布設圖一致。注意探頭提手放平，關閉傳輸箱下載數據。
資料整理：繪制探頭布設圖，標明探頭位置。輸入相關資料，確定異常分類。根據異常分類及編號分別在電子圖和管道圖上進行標注，并編制異常表，為確認工作提供方便。異常表制定應仔細認真，避免錯號重號出現。
英國豪邁雙探頭數字相關儀：1臺
7.6漏水點確認定位
目的：確認聲波異常是否由漏水引起；如果是漏水異常，對漏水點進行定位。
方法1：對漏水聲波異常，采用英國豪邁數字相關儀進行數字相關探測確認。首先根據已有的管線資料設計好所探測管段，確定相關儀傳感器所擺放位置，并設置好傳感器，距離、管徑、材質等參數準確輸入進行相關探測。根據探測結果對關鍵管段進行重復探測，以準確探定漏水點位置。重復探測時傳感器須相互調換，比較探測結果以減小距離誤差，從而得到準確的漏水點定位。
方法2：對不能滿足英國豪邁數字相關儀相關探測條件的漏水聲波異常，采用鉆孔聽音確認。首先精確測定管道的位置及埋深，然后在管道正上小于管道深度的范圍內鉆孔，用聽音棒檢測漏水噪音并根據漏水噪聲情況確定漏水點的位置。鉆孔位置的設定原則上在異常范圍內延管道走向均勻分布。
漏水確認準確率≧95%；漏水點定位精度≦±1m。
7.7漏水修復
漏水點確認定位后，及時地向甲方提出漏水點報告，甲方接到報告后，一周內負責安排修復，修復時必須通知乙方人員到現場，共同確認漏水量。
漏水點修復須做以下記錄：
①漏水點修復照片；
②漏水點開挖記錄：包括管道情況、漏水原因、漏點狀況、漏水量、基本情況（時間、人員等），開挖記錄要求雙方現場負責人簽名。
7.8修復后漏水探測
漏水點修復后，再次對異常區進行100%的漏水探測，因?yàn)樾〉穆┧c(diǎn)異?？赡軙?huì)被大漏水點異常所掩蓋。復查目的是查明漏水的管道周圍異?，F(xiàn)象是否仍然存在，有無可能仍存在其它漏點。
7.9測區內大用戶供水狀況及違章用水情況調查
在漏水探測的同時進行調查，發現異常情況及時確認報送業主單位。
8.漏水點驗收方法
1漏水點驗收標準
漏水點定位準確率≥90%，定位精度≤±2.0m。
2漏水點驗收方法
①施工方在探測出漏水點后，填報漏水報告單即確定為漏水點。
②在雙方技術人員到場的情況下，由甲方組織人員對乙方查出的暗漏點逐點開挖（不得單方開挖），共同確認驗證。
③現場填寫漏量記錄認定單及漏點狀況說明，由雙方項目負責人簽字確認。
④對漏點狀況應以照片、栓點法示意圖等形式盡可能提供詳細資料備案。
⑤乙方工作完畢，甲方寫出乙方工作結果評價（包括：漏點數量、漏水量、管網長度、工作結論等）。
案列：

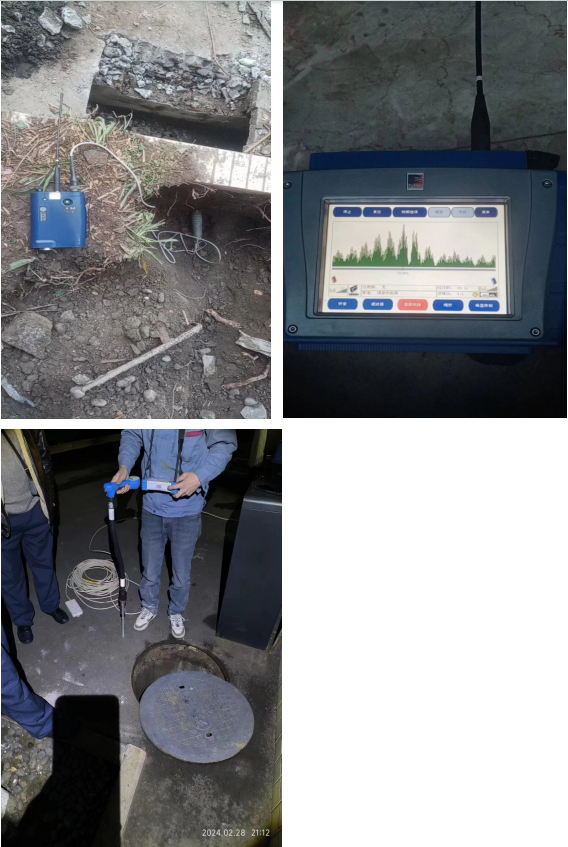

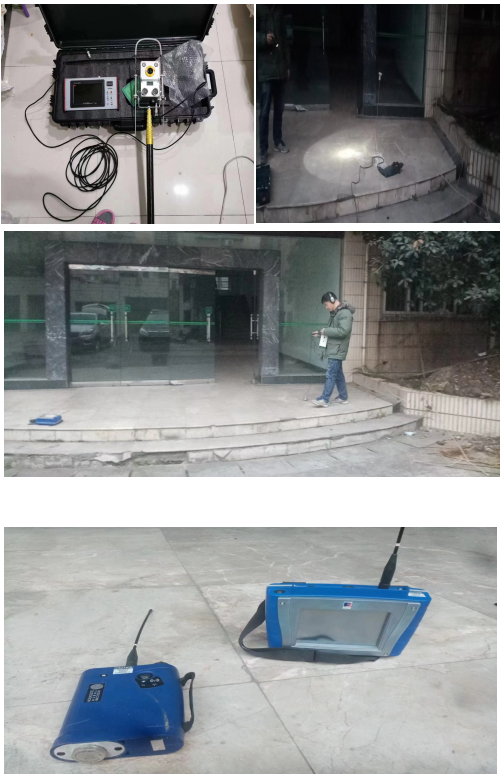

（井內漏水點定位）
二階段：通濟鎮供水管網漏損控制平臺的搭建
1、要想把供水系統漏損率降低的工作抓出成效和避免反復漏損發生而不自知，就必須將智慧化管網工作當做一個長期的系統工程來抓，需要采取多種途徑、多種方法、多種措施多管齊下才能夠達到目的。
為保證通濟鎮水廠漏損節水效益的穩定性，須成立專門合同節水工作組，通過搭建漏損控制監控平臺對通濟鎮水廠的供水設施設備進行實時監測，發現問題及時處理，確保通濟鎮水廠的日常用水不受影響，避免因未能及時發現和處理問題所造成的水資源浪費。

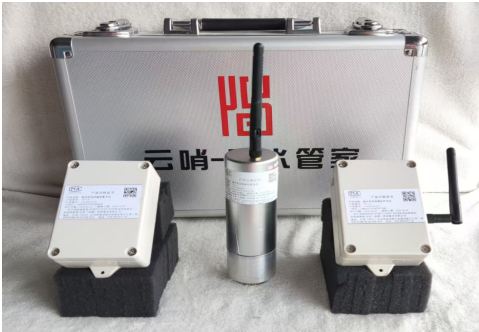

噪音漏水檢測儀
2、建議：水廠可考慮建立供水管網遠程監控平臺，利用系統軟件，對通濟鎮水廠供水管網系統進行DMA分區監控與集中管理，可掌握通濟鎮水廠供水的實時數據，實現通濟鎮水廠分類用水在線計量，可為通濟鎮水廠完善相關用水管理制度，進行能耗審計、能源公示，提高用水運行效率、提升管理水平并對節水改造提供條件和科學的依據，使通濟鎮水廠節水管理工作達到數據化精細化管理水平。
建立智能遠程監控，安裝、調試、運行，實時掌控用水動態，對異常用水信息及時報警處理，提高管理效率，公開監督，數字化管理；通過監管系統平臺的分析制定通濟鎮水廠內部用水消耗科學化的衡量指標，通過數字來體現通濟鎮水廠節水工作的效果。
①依據供水管網分布情況和建筑物，升級改造現形成區域集壓力流量噪音一體的SCADA監控點位，對各供水區的用水情況進行分區計量，精準管理，實現對通濟鎮水廠供水狀況的實時監控。
②在通濟鎮水廠內，選點安裝一個用水實時監控專用顯示屏，軟件匹配：通過物聯網無線傳送云技術，實時公布供水區每小時、每天、每月的用水量和動態變化情況，實現公開監督，數字化管理；
③通過建立供水管網遠程監控平臺，規范用水量統計臺賬，根據管理需要隨時可查看通濟鎮水廠目標區域總體的每小時、每天、每月和每年的相關用量統計，科學便捷。監控系統平臺子項目中具備智能管網監控計量報漏系統，系統動態實時水量平衡測試功能，實現地下供水管網漏水快速監測報警。
④通過建立供水管網遠程監控平臺，實現對通濟鎮水廠的建筑分區管理，分類管理，科學規范；
⑤通過供水管網遠程監控平臺，實現量化管理監控，通過云平臺鏈接管理員的手機終端，對異常用水信息即時預警提示，快速響應，提高管理效率；
⑥供水管網遠程監控平臺可與通濟鎮水廠的節電系統相對接，在一個平臺上分別對水電氣等能耗進行集中監測與管控，形成完整的“通濟鎮水廠節能監測管控平臺”。

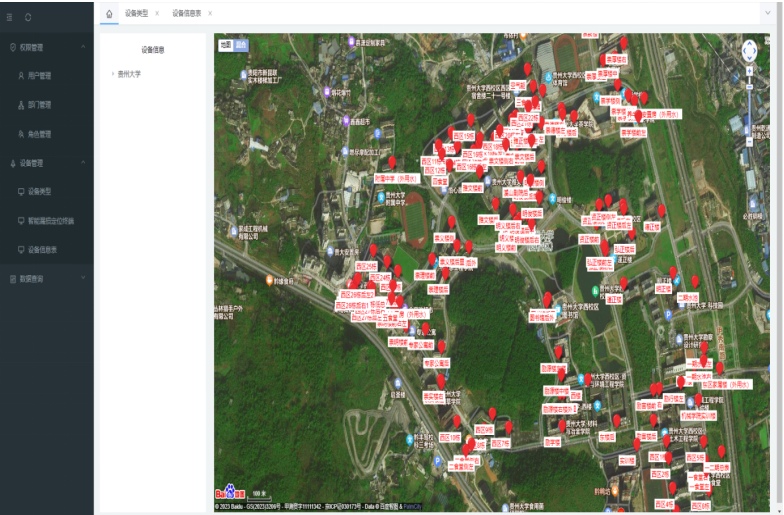

智慧通濟鎮水廠水務管理云平臺登錄界面

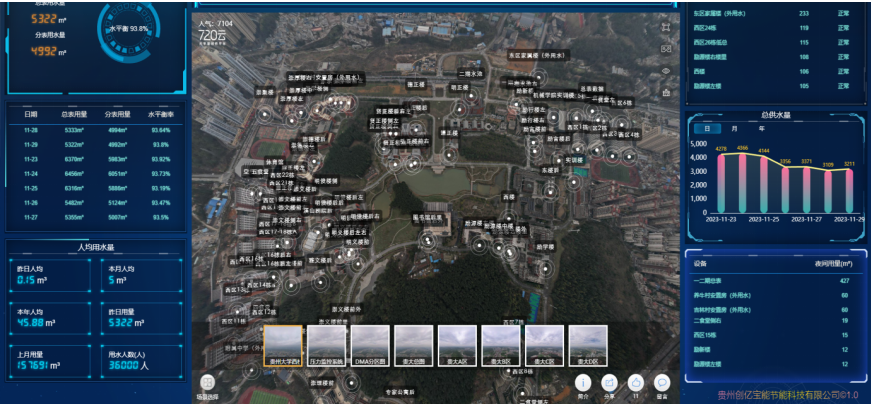

智慧水務管理云平臺大數據界面
通濟鎮水廠用水實時監測
系統可對通濟鎮水廠的核心資產“管網”，建設結合地理信息系統、管網智能巡檢系統、遠程采集及監控系統、工單管理系統，可對供水管網進行智慧化運維管理和科學化調度，從而達到減少爆管事故、降低管網漏失率，保證安全供水，提升用戶滿意度以及經濟效益。
