排水管網檢測與排查簡報實例
1. 概述
1.1 工作概況
武侯區位于成都市城區西南部，東與錦江區隔河相望，北與青羊區毗鄰，西南與雙流縣接壤，東南與高新區相連。地理坐標介于東經103°56′45″~104°05′33″北緯30°34′31″~30°39′49″之間。東西長約13公里，南北寬約10公里。武侯區地勢平坦，由西北向東南略微傾斜，政區地形呈蝶狀，平均海拔高度570.50米。
四川省觸點水平衡科技有限公司為“摸清排水戶內部排水設施運行狀況及雨污分流情況，進一步提高污水收集處理能力，提升改善水體水質”，我公司受成都市武侯區水務局委托，開展武侯區繞城內排水戶（約 2477 戶，主管部門認定）內部排水管網檢測排查工作。

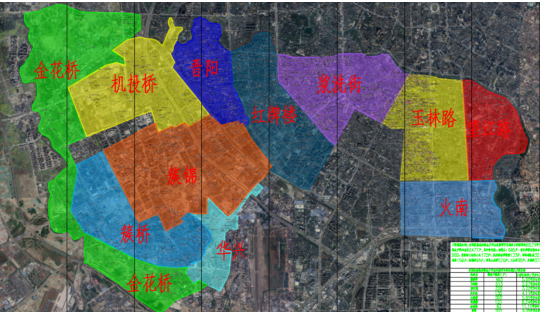

圖1-1 武侯區繞城內排水管網排查檢測工區示意圖

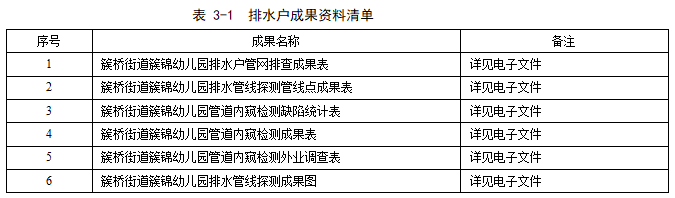

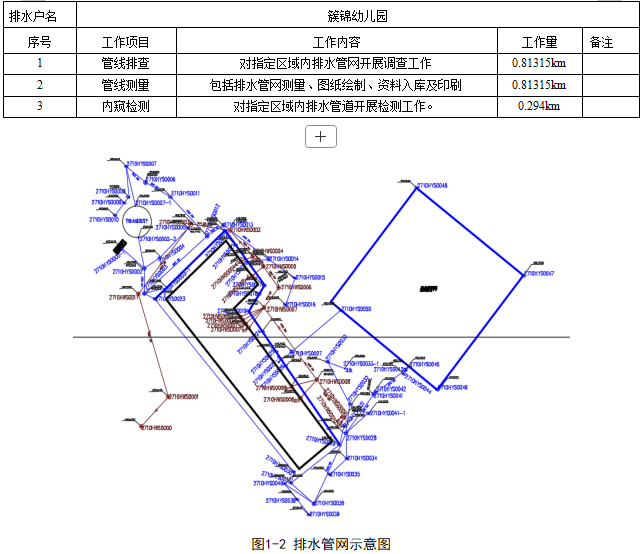

此次排水戶調查工作于2021年3月4日~2021年3月30日期間開展，完成“簇錦幼兒園”排水戶的排水管線摸查、管線測繪、管道檢測（QV）工作，完成工作量情況見表1-1、排水管網示意圖見圖1-2；詳細成果資料清單見表3-1、附圖WH-2710-00。
表1-1 排水戶工作量統計表
1.1 工作內容
排水戶內部排水管網普査工作對象是從排水戶內部用戶排水源頭至排水戶外所接第一口納入市政管網的檢査井之間的全部排水管網和排水構筑物（如內部化糞池、隔油池、泵站等）。
排水戶管網普查工作主要包含單體排水源（小區住戶）的入戶調查、小區內排水管網普查及管道內窺檢測，形成普査成果資料。
（1）單體排水源排查內容包括資料收集，現場踏勘，建筑立管、沿街商戶錯接入內部管網，評估及成果驗收等。每幢樓的入戶調查主要包括以下任務：
1）全面査清小區內住戶陽臺洗衣廢水納管排放情況；
2）全面清查居民私接、改接污水管道情況；
3）全面清査小區沿街店面污水納管排放情況。
（2）小區內公共區域排水管道普查工作應包括資料收集、現場踏勘、雨污錯接、淤堵情況及初步原因判斷等。
1）全面查清現有排水管網系統布局走向及日常運行狀態，查明排水系統的平面位置、高程、埋深、走向（流向）、規格、材質、管線性質、權屬單位以及管線附屬構筑物信息，并繪制排水管網測繪成果圖。
2）全面査清管網（檢查井）是否存在錯接、漏接、淤積、錯位、破損、溢漏等結
構性和功能缺陷，是否實行雨污分流。全面查清排水構筑物，如內部化糞池、隔油池、泵站等位置及運行狀態。
3）對重點區域的排水管網進行病害排查，局部疏通清淤處理后釆用qv檢測系統進行檢測，查明排水管網破損、外滲或雨污錯亂接等問題，評估管道狀態。
2. 方法與技術
2.1 排水管線探測
四川省觸點水平衡科技有限公司實地調查量測管道的布置、走向、管材、埋深、管徑或?qū)挕粮?、水流方向等；?shí)地調查量測管道附屬設施（檢查井等）的類型、材質、深度、進出管的數量等；在工作底圖上繪制排水管網現狀草圖，標注調查數據，并在實地作好作業編號的標記。

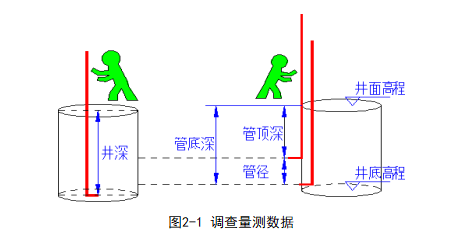

實地調查主要采用定制的L型鋁管標尺（帶刻度，可組裝拆卸）、可視化激光測距儀（可查看井下情況，定點測量距離）及鋼卷尺等工具設備。調查時采用鋁管標尺量測直讀設施深度，利用鋁管標尺的L型號勾頭探查管道口的方向及管頂、管底深度（管底深度減去管頂深度即可得到管徑）；對于截面積較大的溝渠或是底部空間較大的窨井等可利用可視化激光測距儀對設施內部情況進行查看，定點測量距離、尺寸等。
1.1 排水管道檢測
管道潛望鏡適用于管道快速檢測與診斷，其工作原理是將攝像探頭通過控制桿放入檢修井口，對管道內進行快速視頻勘察，并將管道內的視頻影像實時存儲。本項目采用高清快速潛望鏡。
1.1 質量檢查
（1）管線摸查質量檢查

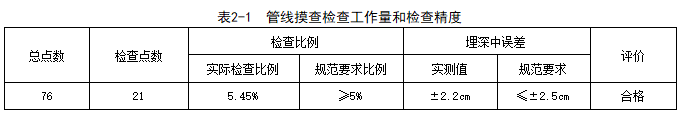

質量檢查嚴格按照規范要求的數量進行，明顯管線點不低于明顯管線點總數的5%數量進行隨機檢查，且全區均勻分布。管線摸查檢查工作量和檢查精度見表2-1。
管線摸查初步成果完成后，項目部組織了外業圖紙巡線，重點節點復核等工作，確保管線數據準確。
（2）管線點測量質量檢查

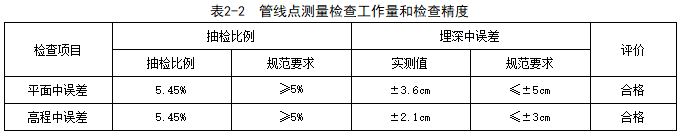

質量檢查按照規范要求，抽取測區管線點總數的5%進行復測，且檢查點全區均勻分布。管線點測量檢查工作量和檢查精度見表2-2。
1.1 技術標準
為確保工程質量，本項目外業和內業工作均嚴格按照相關規程、規范和技術標準進行，主要如下（但不限于）：
（1）《全球定位系統(GPS)測量規范》(GB/T18314-2009)
（2）《城市地下管線探測技術規程》（CJJ61-2017）
（3）《城市測量規范》（CJJ/T8－2011）
（4）《城市工程地球物理探測規范》（CJJ7-2017）
（5）《衛星定位城市測量技術標準》(CJJ/T 73-2019)
（6）《城鎮排水管渠與泵站運行、維護及安全技術規程》(CJJ68-2016)
（7）《污水排入城鎮下水道水質標準》（CJ343-2010）
（8）《城鎮排水管道維護安全技術規程》(CJJ 6-2009)
（9）《城鎮排水管道檢測與評估技術規程》(CJJ 181-2012)
（10）《工程測量規范》（GB 50026-2007）
（11）《國家三角測量規范》（GB/T 18142-2000）
（12）《成都市中心城市排水戶內部排水管網普查技術標準》
（13）《成都市中心城區排水管網探測與檢測技術指南及實施導則》（成水務發〔2017〕20號）
2. 排查成果資料
武侯區繞城內“簇錦幼兒園”排水戶內部排水管網排查與檢測成果資料如下：
1. 結論與建議
四川省觸點水平衡科技通過本次對武侯區繞城內“簇錦幼兒園”排水戶內部排水管網的排查與檢測，摸清了該排水戶內部雨污水排放情況和管道病害情況。該排水戶內部污水管線長度0.283km、雨水管線長度0.011Km、立管長度約0 Km；結構性缺陷19處、功能性缺陷11處。
建議及時對涉及雨污水錯接點位進行改造處理，使雨水流入雨水管道系統、污水流入污水管道系統,最終達到雨污分流的效果。
經評估，建議對排水戶內部管道養護等級評估為Ⅰ級、Ⅱ級病害的管道制定養護計劃，存在Ⅲ級、Ⅳ級病害的管道及時進行養護處理；對修復等級評估為Ⅰ級、Ⅱ級病害的管道制定修復計劃，存在Ⅲ級、 Ⅳ級病害的管道及時進行修復處理。
